SMP射频同轴连接器，也叫GPO，主要优点体现在体积小、重量轻、频带宽、连接可靠这几个方面，广泛应用于板对板测试，其端口采用直插擒纵连接机构，具有快速插入分离的特点。
SMP射频同轴连接器，也叫GPO，主要优点体现在体积小、重量轻、频带宽、连接可靠这几个方面，广泛应用于板对板测试，其端口采用直插擒纵连接机构，具有快速插入分离的特点。
理论工作频率可达40GHz，插损以及驻波在小型快插型连接器中均比较优良。SMP公头有4个不同界面尺寸（全擒纵、半擒纵、光孔、带制动），体现出来的是公母插合所需要的插拔力不同；

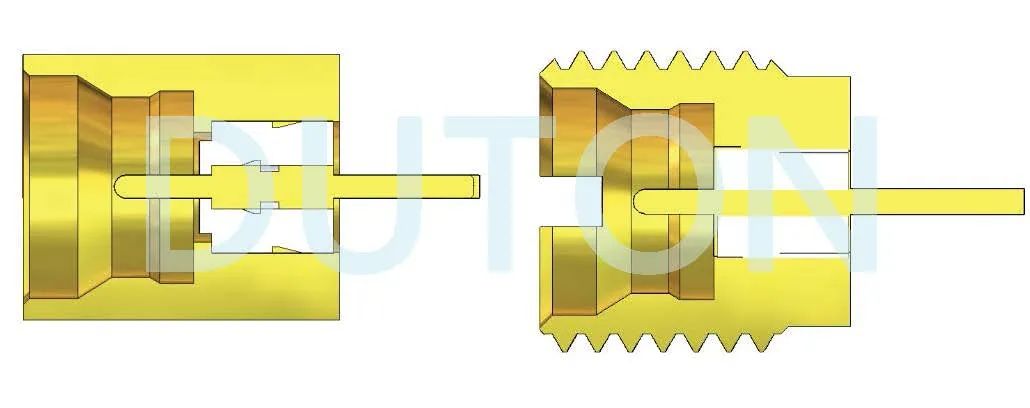

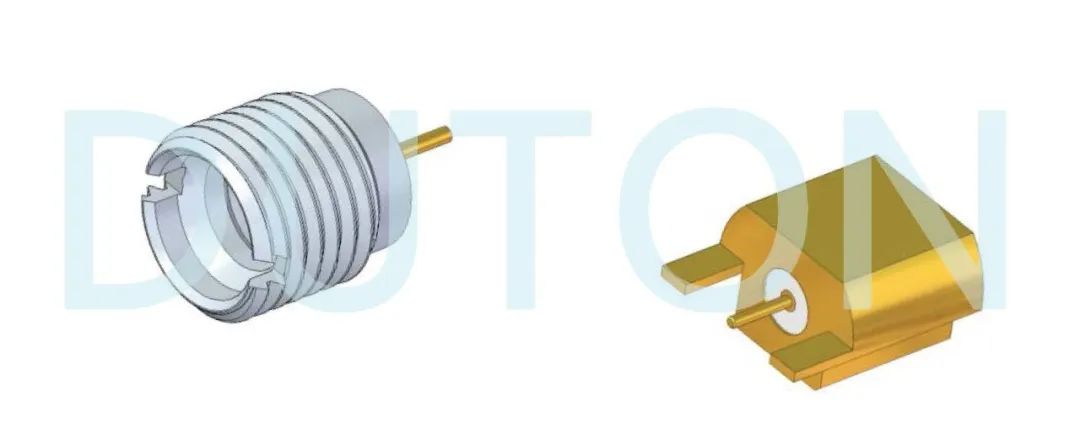

今天小编向大家介绍两款板端型的全擒纵的SMP公头：
主要设计目的：
●全擒纵插拔力大
接触可靠
●与我司半钢组件配套性能稳一致性好
△标准界面MIL-STD-348B/GJB5246
△电气特性
●特性阻抗：50Ω
●频率范围：DC~18GHz
●回波损耗：>8dB(搭配组件)@18GHz
●插入损耗：<12dB(搭配组件)@18GHz
●介质耐压：500Vrms
●绝缘电阻：≥1000MΩ
△接触电阻：
●外导体：≤2mΩ
●内导体：≤6mΩ
△机械特性：
●寿命： 插拔次数≥100次
△材质及涂覆
●部件 ●材质 ●涂覆
中心导体 铍青铜（17300） 金
外接触件 铍青铜（17300）/SUS303 金/钝化
绝缘介质 聚四氟乙烯（PTFE） ---
△环境特性
●温度范围：-55℃~155℃

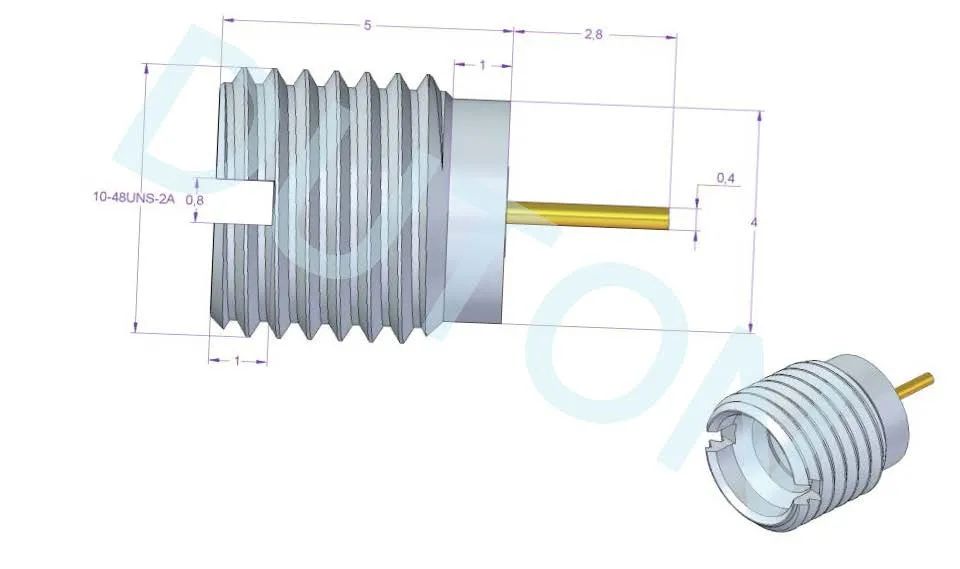

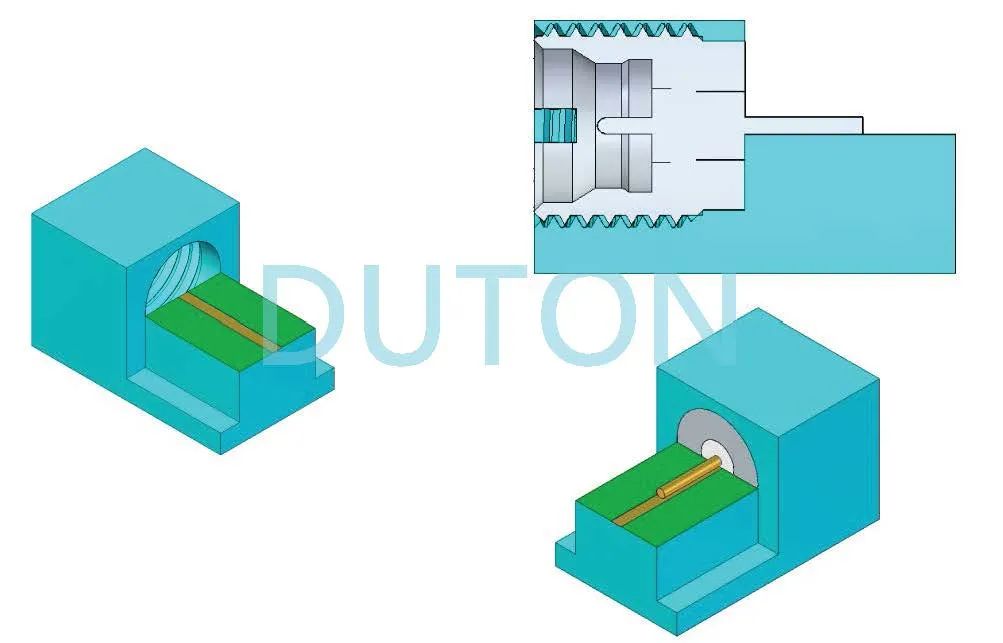

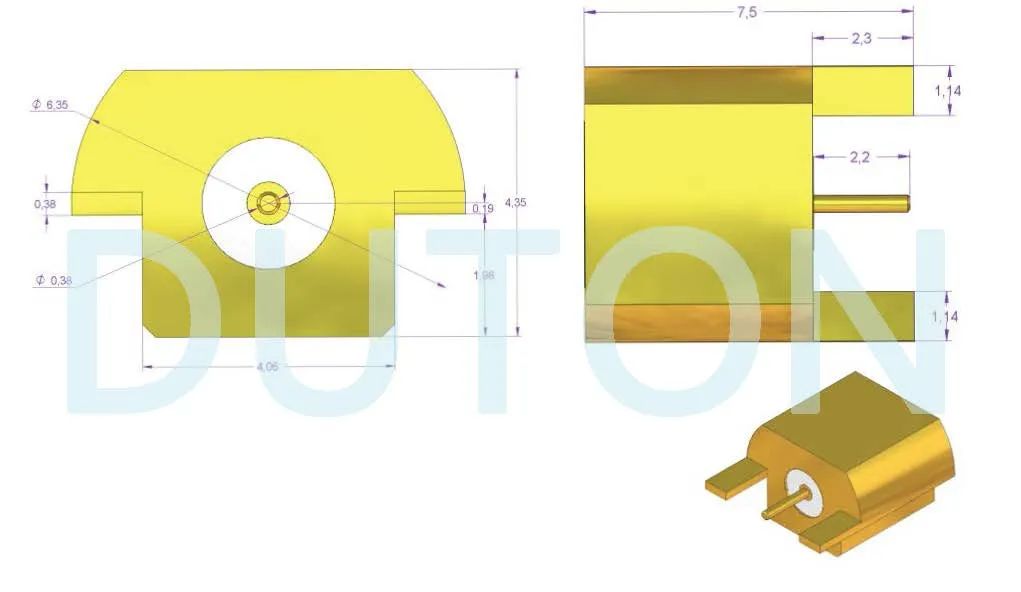

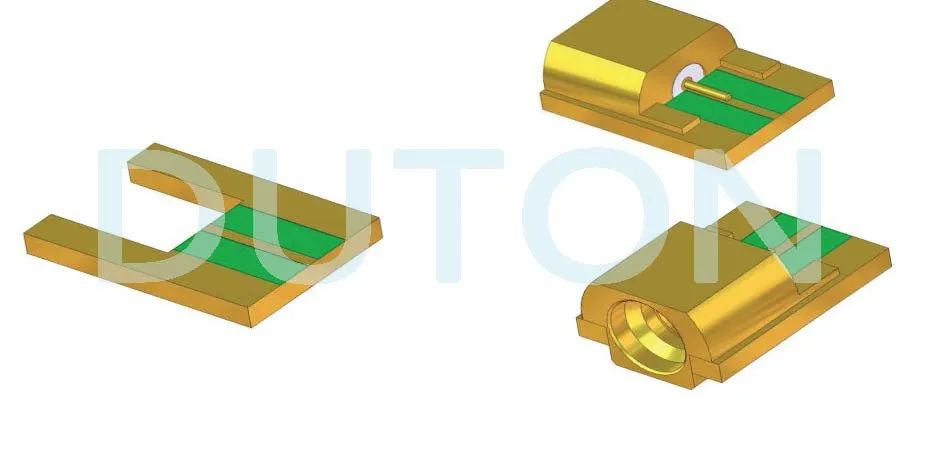

△装配示意图
△测试数据

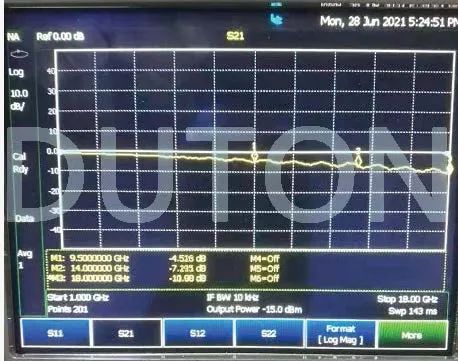

●插入损耗（Insertion Loss）
整系统测试：半刚组件+SMP连接器+PCB
IL： 4.51dB@9.5GHz
7.29dB@14GHz
10.9dB@18GHz

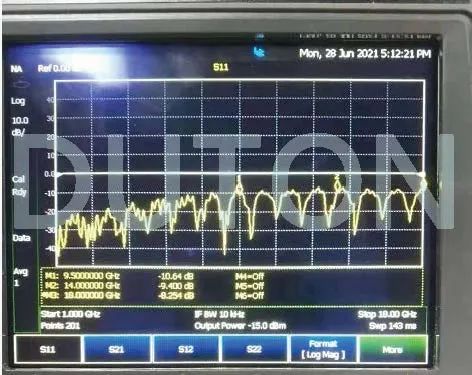

●回波损耗（Return Loss）
整系统测试：半钢组件+SMP连接器+PCB
RL：10.64dB@9.5GHz
9.40dB@14GHz
8.25dB@18GHz
