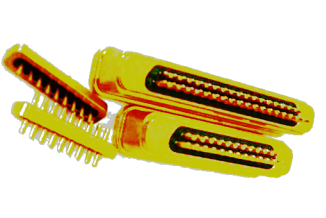

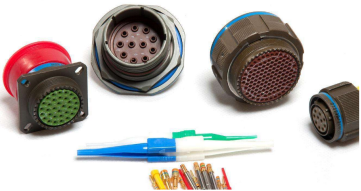

高低频混装连接器将高频连接器与低频连接器混装在同一腔体内,可减少设备外设端口的设置,减少设备的连线,一次对插即可实现高、低频多路信号的接通,大大提高设备的利用空间。能够满足现代电子信息技术所要求的重量轻,体积小,集成化和高速数据传输等条件,同时还具有安全性、可靠性和环境适应性。
#高频:射频信号(S参数)
#低频:数字信号(电流、电压)
高低频混装连接器将高频连接器与低频连接器混装在同一腔体内,可减少设备外设端口的设置,减少设备的连线,一次对插即可实现高、低频多路信号的接通,大大提高设备的利用空间。能够满足现代电子信息技术所要求的重量轻,体积小,集成化和高速数据传输等条件,同时还具有安全性、可靠性和环境适应性。

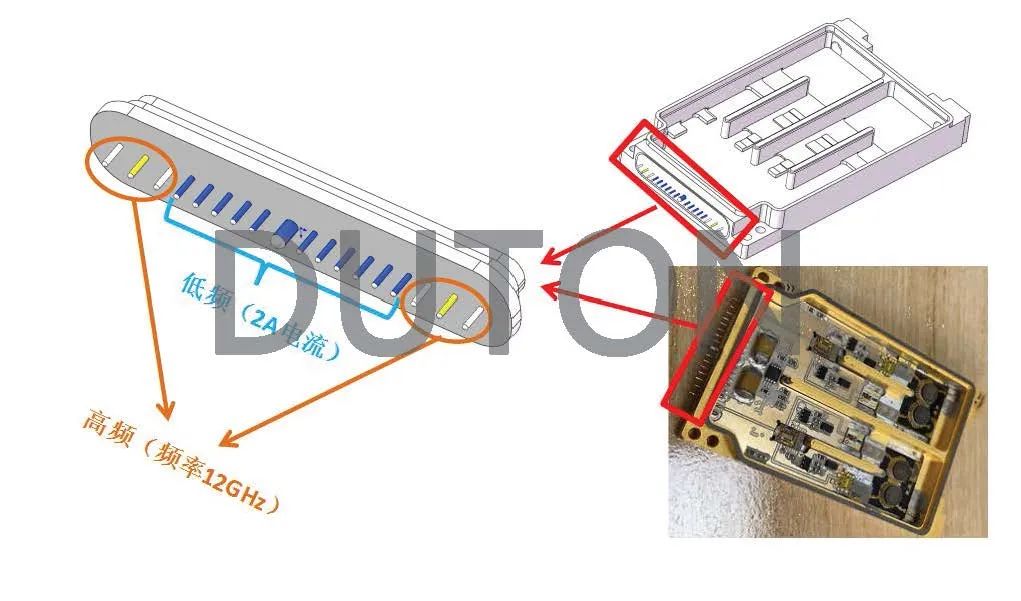

△被测物外形结构

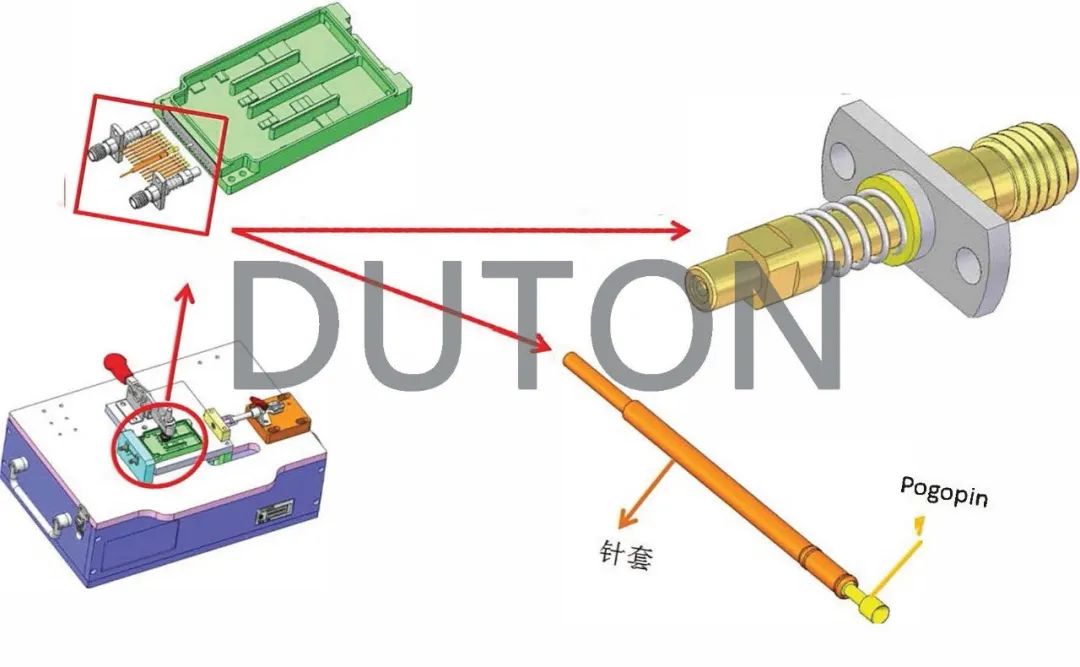

△测试方案和结构

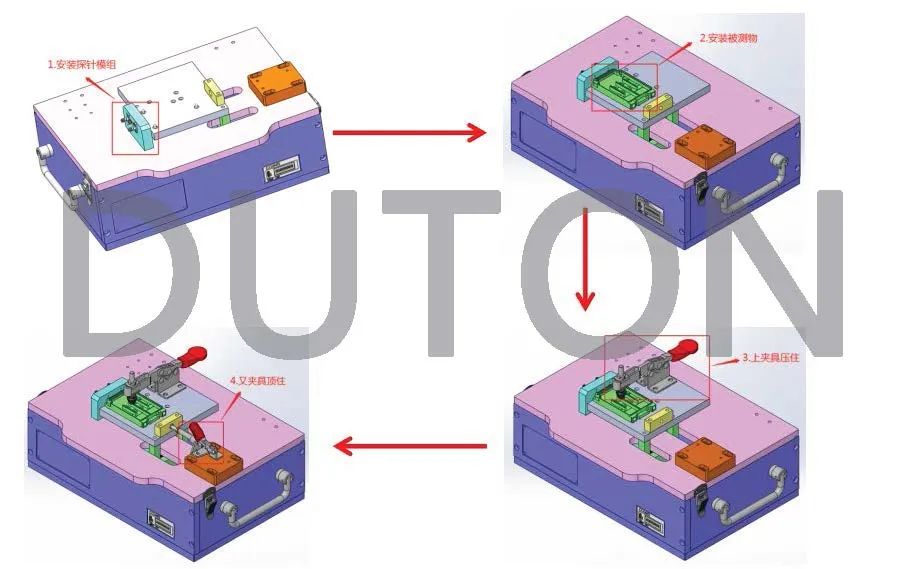

△安装和测试步骤

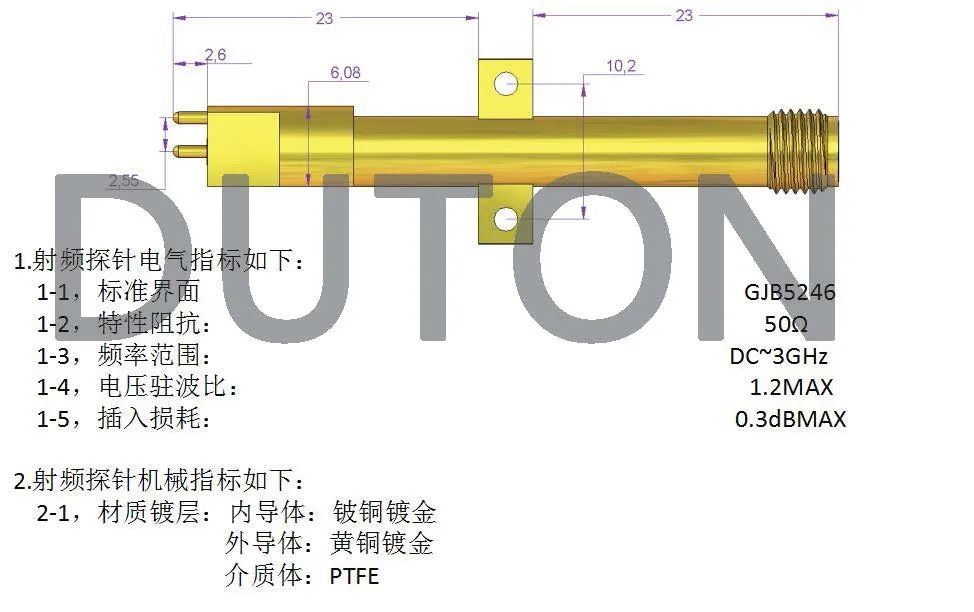

△探针规格参数

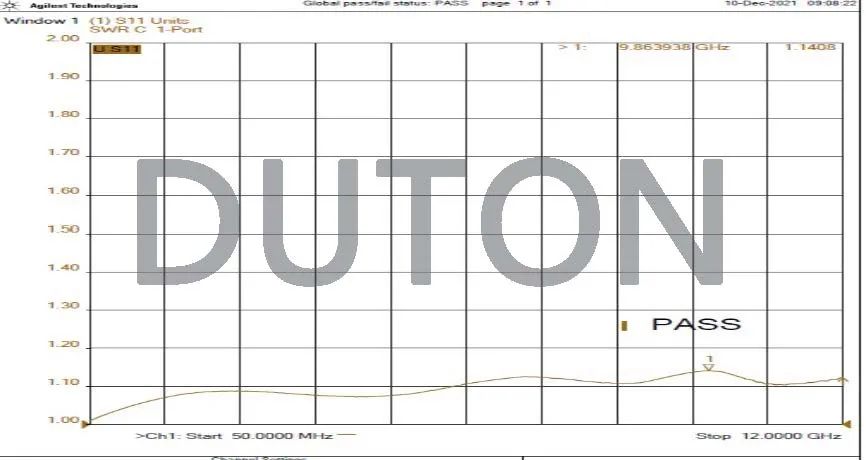

△探针测试数据 驻波比1.14

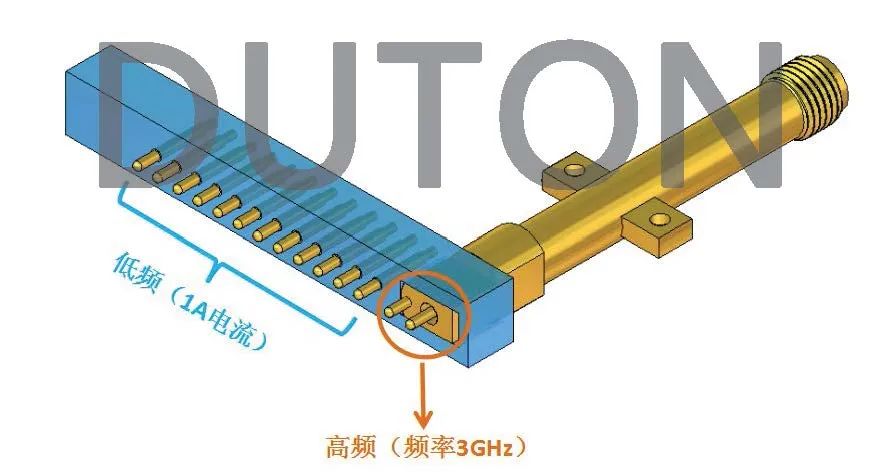

△高低频混装外形结构

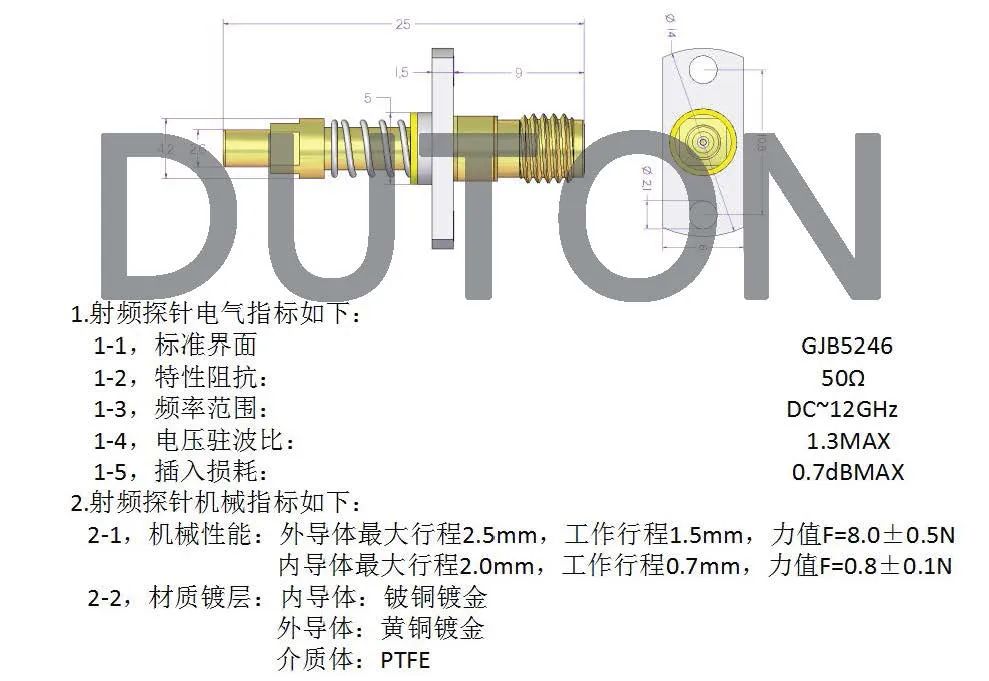

△探针的结构和参数

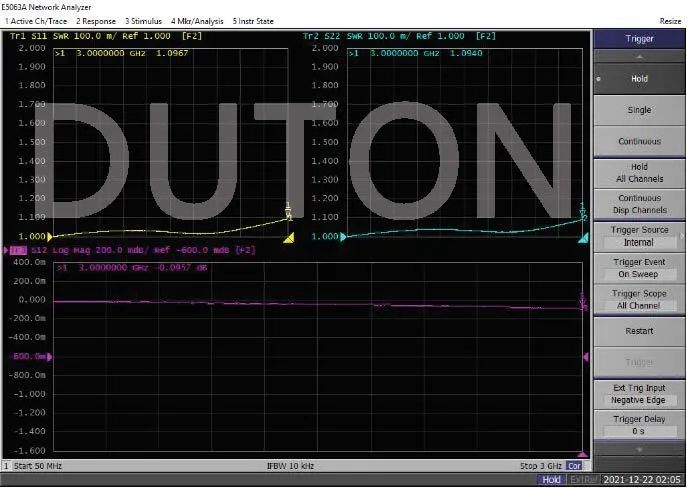

△探针测试数据 驻波比1.09损耗0.1dB
