江苏达通电子推出中高功率波导负载，旨在提供超过行业标准的卓越性能。通过改进的鳍位置、轻微的物理变化和气球增强使在最小尺寸条件下，最大化微波功率，优化驻波，满足波导WR 90的全频带带宽。近期推出X波段负载采用横向散热片和高温微波吸波片，其设计满足GJB150振动和宽温度波动的苛刻环境的要求，散热片空冷设计，表面温度不超过60°C。

一、电气特性

波导：WR-90(BJ 100)

法兰：UBR 100

频率(GHZ)：8.2-12.4GHz

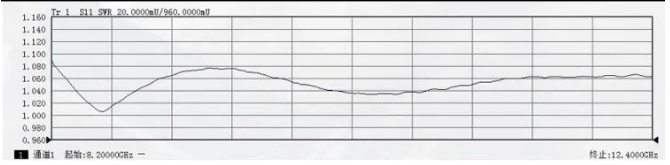

电压驻波比：≤1.15

耐受功率(Pcw)：≤20W

峰值功率(Peak)：≤90W

二、机械性能

使用寿命：5000次

材料：铝合金

表面处理：本色导电氧化

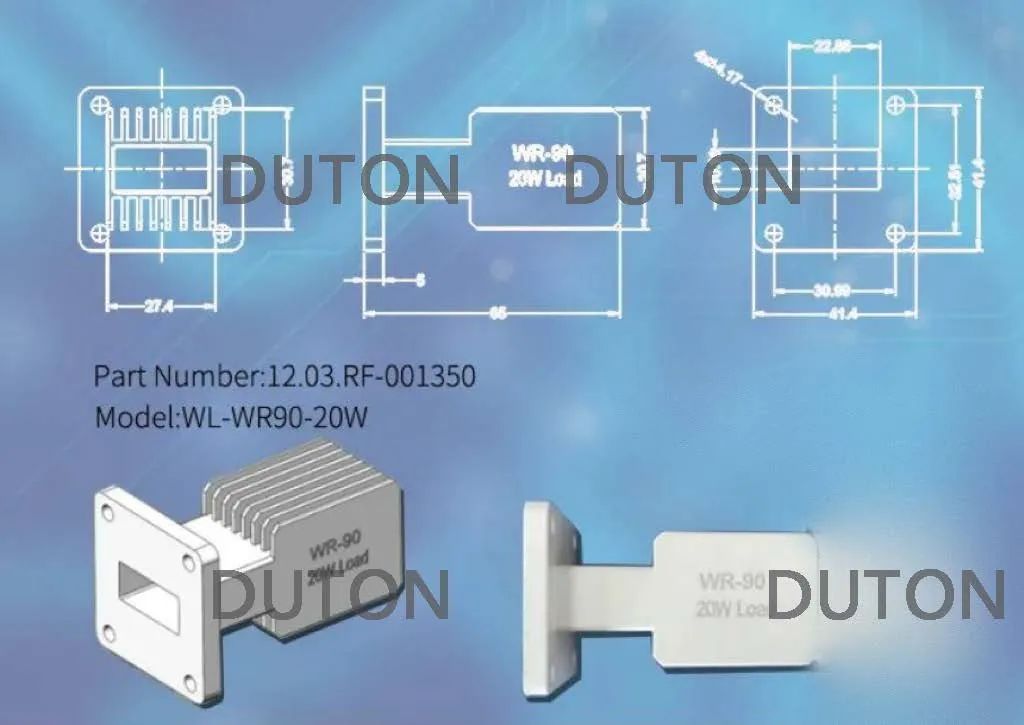

外形尺寸：65X41.4X41.4

重量：77g

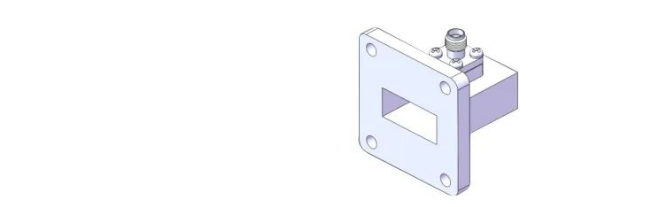

*同步推出波导转换器见上图 更多选型信息Please call us

三、环境属性

温度范围：-40°C~+125℃

热冲击：MIL-STD 202G，Meth.107，Cond.B

振动：MIL-STD 202G，Meth 204，Cond.B

点击：Mil-std 202G，Meth 213，Cond. I

气候等级：IEC 60068 40/125/56

RoHS：Compliant
